Schrittmotor-Hohlwellen-Drehantrieb

Dies ist der Hohldrehantrieb GSN85-18K-OS mit einer Tischgröße von 85 mm (1:18) und einem Schrittmotor mit offenem Regelkreis. Der OS-Typ des GIGAGER-Hohldrehantriebs ist eine Produktlinie, die einen hohlen Drehtisch mit hoher Steifigkeit mit einem dedizierten Schrittmotor und Treiberpaket mit offenem Regelkreis kombiniert. Es behält die Benutzerfreundlichkeit eines Schrittmotors bei und ermöglicht gleichzeitig die hochgenaue Positionierung großer Trägheitslasten.

1. Spezifikation des Modells GSN85-18K-OS

2. Was ist der hohle Drehantrieb?

Der Hollow Rotary Actuator ist eine brandneue Art rotierender Lastvorrichtung. Durch die hohe Übertragungseffizienz, hohe Präzision, hohe Steifigkeit und hohe Kostenleistung vereint es die Vorteile des Servomotors, des Nockenschalters und des DD-Motors und sorgt für ein Gleichgewicht zwischen diesen drei Produkten.

Die Zahnräder werden aus hochfestem Aufkohlungslegierungsstahl hergestellt und die Härte der Zahnoberfläche kann nach dem Aufkohlen HRC60 ± 2 ° erreichen.

Mit Hilfe des verpackten, präzisen Schrittmotors mit offener Schleife kann der Hollow-Drehantrieb Segmente in jedem Winkel herstellen, wodurch die Ziffernsteuerung erreicht werden kann, die der Nockenindexierer nicht erreichen kann. Die Positioniergenauigkeit ist vergleichbar mit dem Direktantriebsmotor, der die Positionierung der Massenträgheit in kurzer Zeit realisieren kann.

3. Was sind die Produktmerkmale des OS-Hohlrotationsstellers?

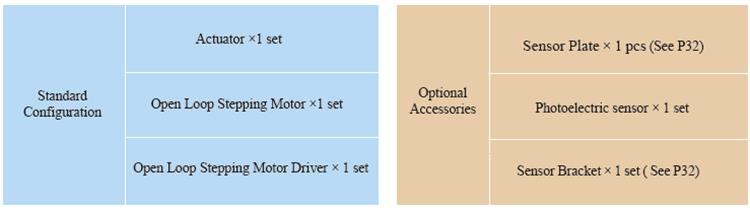

4. Systemkonfiguration des OS- Hohlrotationsstellers

5. Wie viele OS-Modelle sind verfügbar?

6. Welche Art von Gerät könnte den Hohlstellantrieb verwenden?

Demo Video Link:

ein. Demo für Gyro Test https://youtu.be/PwKiObIMXRM

b. Demo für die 4. Achse oder 5. Achse https://youtu.be/L9gheXQ6zLc

Für mehr Video klicken Sie bitte auf den GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Wie wählt man das richtige Modell für mein Gerät aus?

Weitere Informationen zur Modellauswahl des Hohlstellglieds finden Sie auf den Modellauswahlseiten im Katalog.

8. Warum sollten Sie GIGAGER wählen?

9. FAQ

10. Zugehöriges Wissen

Guangdong Saini Intelligent Equipment Technology Co., Ltd besitzt die Marke G +, genannt GIGAGER.

Die Marke wurde in China, China, Taiwan, Japan, Deutschland, Indien, Malaysia, Thailand, Australien, Kanada, Singapur usw. registriert.

Nun ist die Marke G + zur führenden Marke für Geschwindigkeitsreduzierer auf dem chinesischen Markt geworden.

Saini Intelligent verfügt über 43 verschiedene CNC-Sätze und über 40 professionelle Prüfgeräte, darunter 15 Fünf-Achs-Five-Linkage-CNC, 18 Vier-Achs-Four-Linkage-CNC, 5 Dreiachs-CNC, 5 Sätze von Cam 5-Achs-CNC, 3 Fräsmaschinen.

Schrägkugellager können sowohl radialen als auch axialen Belastungen standhalten. Kann bei höheren Geschwindigkeiten arbeiten. Je größer der Kontaktwinkel ist, desto höher ist die axiale Tragfähigkeit. Lager mit hoher Genauigkeit und hoher Geschwindigkeit haben normalerweise einen Kontaktwinkel von 15 Grad. Unter der axialen Kraft nimmt der Kontaktwinkel zu.

Kegelrollenlager sind separate Lager, und der Innen- und Außenring des Lagers haben sich verjüngende Laufbahnen. Dieser Lagertyp ist in verschiedene Konstruktionsarten unterteilt, z. B. einreihige, zweireihige und vierreihige Kegelrollenlager, je nach Anzahl der installierten Rollenreihen. Einreihige Kegelrollenlager können radialen und axialen Belastungen in einer Richtung standhalten. Wenn das Lager einer radialen Belastung ausgesetzt ist, wird eine axiale Komponente erzeugt, so dass ein anderes Lager, das der axialen Kraft in entgegengesetzter Richtung standhalten kann, zum Ausgleich benötigt wird.

Bei Kegelrollenlagern und Schrägkugellagern unterscheidet sich die Rolle, eine ist eine Kugel (Punktkontakt) und die andere ist eine Rolle (Linienkontakt). Natürlich hat der Linienkontakt eine große Belastung und eine starke Steifigkeit. Der Winkelkontakt ist hauptsächlich axial belastet; Das Kegelrollenlager ist axialen und radialen Belastungen ausgesetzt und überträgt eine unidirektionale axiale Belastung. Schrägkugellager werden im Allgemeinen in Bereichen verwendet, in denen der Druck niedrig und die Drehzahl hoch ist, wie z. B. eine Wasserpumpe. Steh auf und wasche. Kegelrollenlager werden im Allgemeinen in Teilen verwendet, in denen die Drehzahl relativ niedrig ist und der Druck hoch ist, wie z. B. die Hauptwelle des Automobils.

GIGAGER Hollow Rotary Table verwendet diese Kreuzrollenlager und Kegelrollenlager mit unterschiedlicher Leistung. Der Tisch, der ein Kreuzrollenlager verwendet, kann horizontal und vertikal installiert werden, während der Tisch, der nur ein Kegelrollenlager verwendet, horizontal installiert werden kann.
