Dank der hohen Winkelpositioniergenauigkeit und der hohen Belastbarkeit mit offener Mitte bieten G + IP-zertifizierte hohle Drehtische eine Positionierungsauflösung in Bogensekunden, die wasserdichte und staubdichte Eigenschaften bietet und die Anforderungen an Feuchtigkeit und Wasserstrahlszenen in der Automatisierungsproduktion erfüllt Linie. Durch die Beseitigung von Spiel-, Reibungs- und Verschleißproblemen schützen die Produkte vor dem Eindringen von Wasser und externen Partikeln.
Der GSH-Drehtisch mit G + IP-Klassifizierung ist besonders wasserdicht und staubdicht. Er reicht von IP65 bis IP54 und bietet Herstellern und Automatisierungsintegratoren eine größere Auswahl.
Darüber hinaus bieten GSH-Rundtische mit G + IP-Klassifizierung, auch Hypoid-Rundtische genannt, eine hervorragende Winkelpositionierung, die durch die Konstruktion des Hypoid-Zahnrads sichergestellt wird, um Spiel-, Reibungs- und Verschleißprobleme im Zusammenhang mit Schnecken-, Zahnrad- und Riemenantrieben zu vermeiden. Die wartungsfreien und durchsatzstarken Eigenschaften der G + IP-zertifizierten Hypoid-Rotationsstufen führen zu den niedrigsten Gesamtbetriebskosten.
Die Übersetzungsverhältnisse des G + IP-Hypoid-Drehtisches sind fest auf 1:30 eingestellt, ohne dass das Planetengetriebe angeschlossen werden muss. Nach der Verbindung mit dem Planetengetriebe kann das Übersetzungsverhältnis bis zu 90 K, 120 K, 150 K, 210 K usw. Betragen.
G + IP-Hypoid-Rundtische werden von Schrittmotoren oder Servomotoren mit Inkremental- oder Absolut-Multiturn-Encodern angetrieben. Austauschbare Flanschplatten und Kupplungen am Eingang sorgen für Strombereiche von Servomotoren und Schrittmotoren.

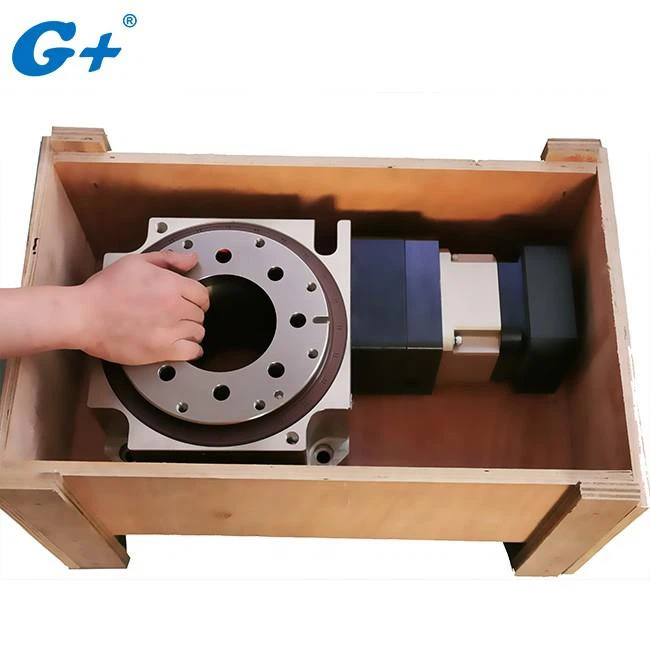

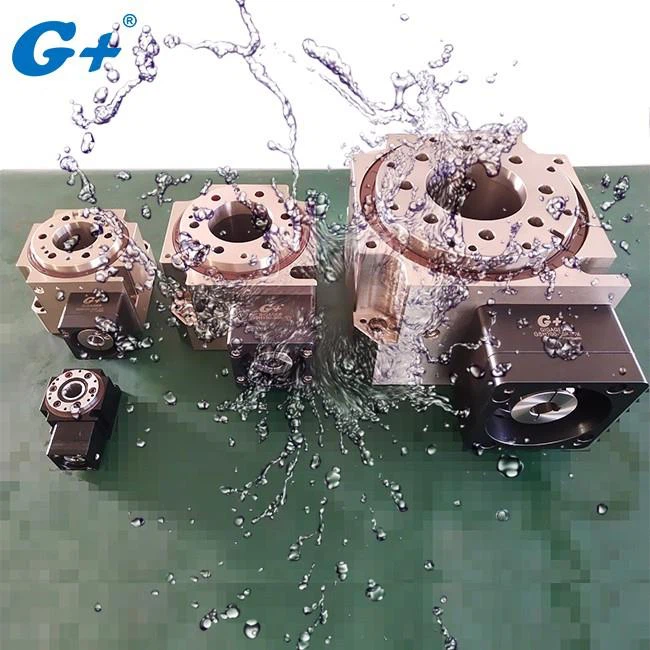

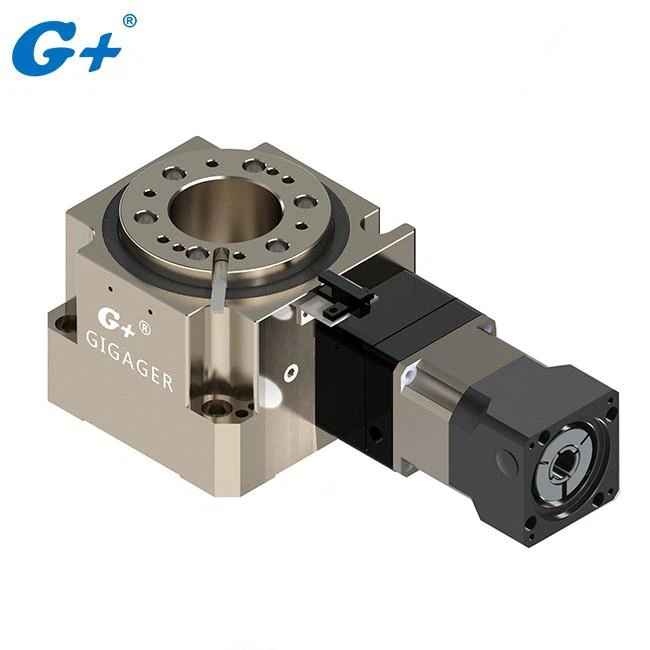

1. Foto des G + IP-bewerteten Hypoid-Drehtisches
2. Wie viele Arten verfügbar
Wir bieten 4 Größen von Hypoid-Drehgetrieben an.
Serie | Übersetzungsverhältnis | IP bewertet | Abgestimmter Motortyp | Wiederholbarkeit | Positioniergenauigkeit | Zulässiges Drehmoment | Zulässige Tischgeschwindigkeit | Gewicht |
GSH60-30K | 1:30 | IP54 | Servomotor / Schrittmotor | ≤10 Bogensek | ≤50 Bogensek | 30 Nm | 90rpm | 0,9 kg |
GSH100-30K | 1:30 | IP65 | Servomotor / Schrittmotor | ≤10 Bogensek | ≤50 Bogensek | 115Nm | 90rpm | 8,5 kg |
GSH150-30K | 1:30 | IP65 | Servomotor / Schrittmotor | ≤10 Bogensek | ≤50 Bogensek | 220 Nm | 90rpm | 18kg |
GSH200-30K | 1:30 | IP65 | Servomotor | ≤10 Bogensek | ≤50 Bogensek | 450 Nm | 90rpm | 57kg |
Durch Hinzufügen des Planetengetriebes (einstufig) kann das Übersetzungsverhältnis bis zu 90 K, 120 K, 150 K, 210 K usw. Betragen.
3. Installationsmethode
G + Hypoid-Drehgetriebe können horizontal, hängend und vertikal eingebaut werden.
4. Technische Parameter
Bitte laden Sie den Katalog von oben oder von der Download-Seite herunter.
